屏蔽设施过滤器命名规则
说明:
滤波器 类别:
GPF-电源线滤波器
GSF-信号滤波器

滤波器级数:
A-单级滤波器
C-三级滤波器

设计版本:
01-共模
11-差模
31-输入开盖&共模
32 -输入开盖&差模
61-输入开盖&共模&喷漆
62-输入开盖&差模&喷漆
71-输入输出开盖&差模
72-输入输出开盖&共模
工业系统过滤器命名规则
端子类型:
A: 片状连接器两端, 侧面安装
B:片状连接器两端, 两端安装
C: 两端带铜排
G:侧面安装用螺栓
H: 两端安装用螺栓
I : IEC连接器
K:输入带IEC连接器,输出带flack连接器
L:安装两端 引线
P:固定PCB带针
分享到:

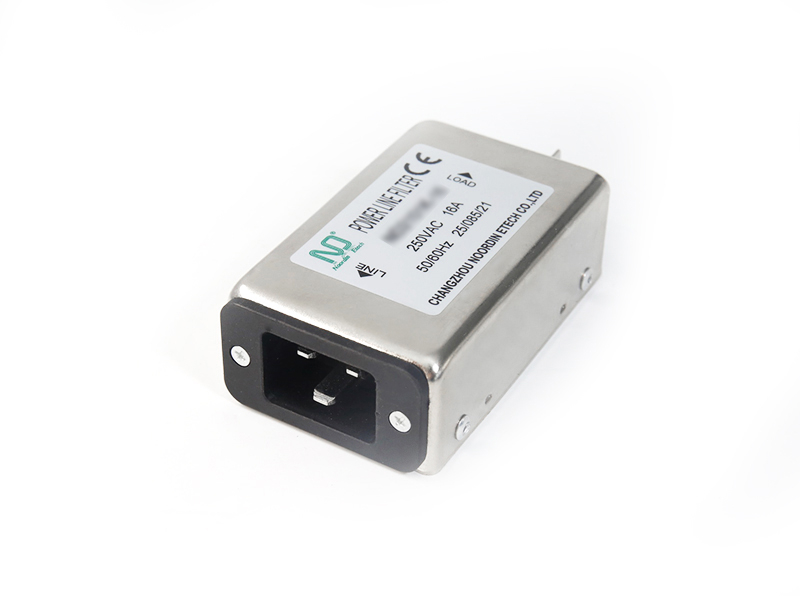

IEC插座式滤波器

通用、紧凑、易于安装。额定电流高达16A。适用于各种电子设备和医疗设备。
  • ND2102K-16
  • 250VAC
  • 16A
  • 50/60Hz
  • 1500VDC线/线,2250VDC线/地
  • 25/085/21
  • CE UL
状态:
数量:

I EC  连接器过滤器

1) 额定电流可高达 16A

2) 卓越的性能/体积比

3) 不同的出线连接方式

4) 安规认证:CE UL


特性

1) IEC标准插座式一体化滤波器

2) 通用、小巧、方便安装

3) 良好的传导衰减性能,高性价比。

应用

1) 小型和中型电子设备和测量仪器

2) 电脑、通讯设备、液晶电视、电动玩具

3) 医疗设备及医疗特别应用


一、技术参数

型号 额定电流 (A) 额定电压 (VAC) 工作频率 漏电流(≤mA) 测试电压(2s) 外形尺寸 电路图 端子方式 气候类别
ND2101K-1 1 125/250 50/60Hz 0.5
250VAC/50Hz
线电压
1500VDC
相电压
2250VDC
Fig1 Fig1

1

25/85/21
ND2101K-3 3
ND2101K-6 6
ND2101K-10 10
ND2103K-1S 1 Fig2 Fig2
ND2103K-3S 3
ND2103K-6S 6
ND2103K-10S 10
ND2102K-10 10 Fig1 Fig3
ND2102K-16 16 Fig1 Fig4



2.电路图

2



3.外形尺寸图(mm)

3



4. 插入损耗

50Ω/50Ω 测量系统,IEC/CISPR No. 17号出版物

A=差模 B=共模

4
