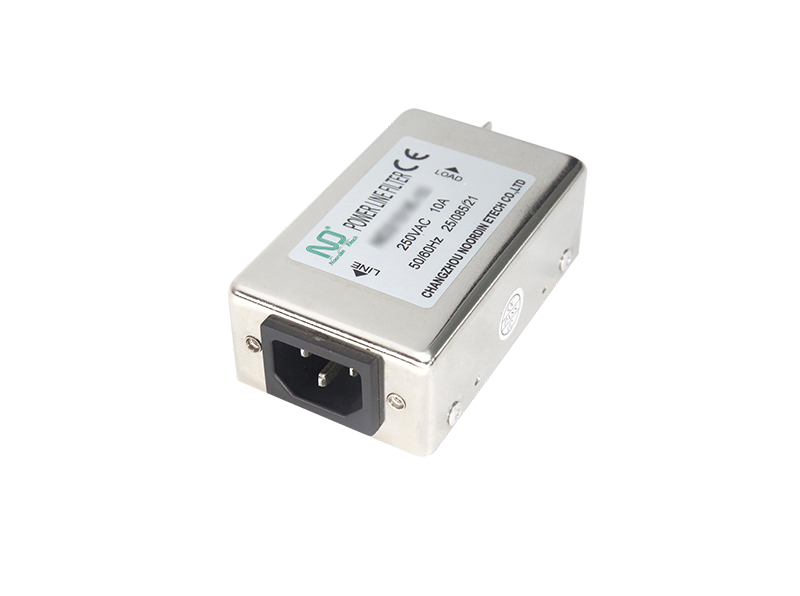

IEC插座式滤波器 1) 额定电流可高达 16A 3) 不同的出线连接方式 4) 安规认证:CE UL | 特性 1) IEC标准插座式一体化滤波器 2) 通用、小巧、方便安装 3) 良好的传导衰减性能,高性价比 | 应用 1) 小型和中型电子设备和测量仪器 2) 电脑、通讯设备、液晶电视、电动玩具 3) 医疗设备及医疗特别应用 |
一、技术参数
型号 | 额定电流 (A) | 额定电压 (VAC) | 工作频率 | 漏电流(≤mA) | 测试电压(2s) | 外形尺寸 | 电路图 | 端子方式 | 气候类别 |
ND2101K-1 | 1 | 125/250 | 50/60Hz | 0.5 250VAC/50Hz | 线电压 1500VDC 相电压 2250VDC | Fig1 | Fig1 | 25/85/21 | |
ND2101K-3 | 3 | ||||||||
ND2101K-6 | 6 | ||||||||
ND2101K-10 | 10 | ||||||||
ND2103K-1S | 1 | Fig2 | Fig2 | ||||||
ND2103K-3S | 3 | ||||||||
ND2103K-6S | 6 | ||||||||
ND2103K-10S | 10 | ||||||||
ND2102K-10 | 10 | Fig1 | Fig3 | ||||||
ND2102K-16 | 16 | Fig1 | Fig4 |
2.电路图
3.外形尺寸图(mm)
4. 插入损耗
50Ω/50Ω 测量系统,IEC/CISPR No. 17号出版物
A=差模 B=共模
