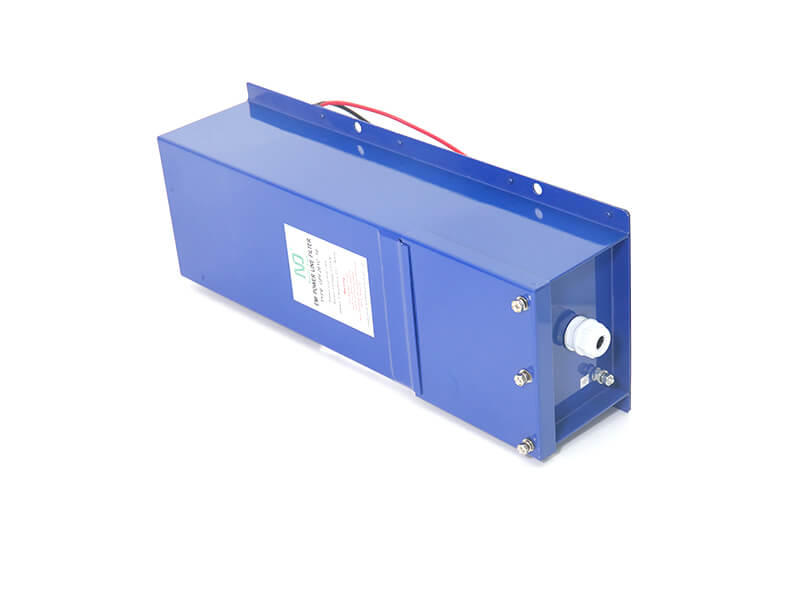

一、技术数据
额定电压 | 250V@50/60Hz (三相:250/440V@50/60Hz) | 线/线 线/地 |
500V@直流 | 线/线 线/地 | |
额定频率 | 直流/50/60Hz | |
额定电流 | 参见产品范围表 | 环境温度+40℃ |
行数 | 2 或 4 | |
插入损耗,符合 MIL-STD-220C | >100分贝 | 单级滤波器:150kHz – 40GHz 三级滤波器:14kHz-40GHz |
直流电阻 | 参见产品范围表 | 每条线 |
功耗 | 参见产品范围表 | 额定电流下 |
测试电压 | 1200Vdc,2秒 | 线/线 |
1200Vdc,2秒 | 线/地 | |
电压降/线 | <1% | 250/440V@50/60Hz |
漏电 | 参见产品范围表 | |
放电至 34V 以下的时间 | 30秒 | |
气候类别(EN 60068-1) | 21/085/25 | -25℃~+85℃ 21天湿热测试 |
放电电阻综合
放电电阻集成在滤波器中,以便在关闭电源后对电容进行放电。
2. 产品范围
2.1 单级电源线滤波器(50/60Hz)
类型 | 额定电流 (A) | 额定电压 (交流) | 行数 | 漏电 (A) | 各线直流电阻 (毫欧) | 功耗 (W) | 终端 | |
输入 | 输出 | |||||||
GPF271A-16 | 16 | 250 | 2 | 0.7 | <25 | <15 | M6 | M6 |
GPF271A-32 | 32 | 250 | 2 | 1 | <20 | <40 | M6 | M6 |
GPF271A-63 | 63 | 250 | 2 | 1 | <3.0 | <25 | M6 | M6 |
GPF271A-100 | 100 | 250 | 2 | 1 | <1.5 | <30 | M12 | M12 |
GPF271A-150 | 150 | 250 | 2 | 1 | <1.5 | <35 | M12 | M12 |
GPF471A-16 | 16 | 440 | 4 | 0.7 | <50 | <30 | M6 | M6 |
GPF471A-32 | 32 | 440 | 4 | 1 | <20 | <40 | M6 | M6 |
GPF471A-63 | 63 | 440 | 4 | 1 | <3.0 | <35 | M6 | M6 |
GPF471A-100 | 100 | 440 | 4 | 1 | <1.5 | <45 | M12 | M12 |
GPF471A-150 | 150 | 440 | 4 | 1 | <1.5 | <55 | M12 | M12 |
2.2 三级电源线滤波器(50/60Hz)
类型 | 额定电流 (A) | 额定电压 (交流) | 行数 | 漏电 (A) | 各线直流电阻 (毫欧) | 功耗 (W) | 终端 | |
输入 | 输出 | |||||||
GPF271C-16 | 16 | 250 | 2 | 1.2 | <50 | <30 | M6 | M6 |
GPF271C-32 | 32 | 250 | 2 | 2.7 | <20 | <40 | M6 | M6 |
GPF271C-63 | 63 | 250 | 2 | 4.9 | <6.0 | <70 | M6 | M6 |
GPF271C-100 | 100 | 250 | 2 | 6.5 | <3.5 | <100 | M8 | M8 |
GPF271C-150 | 150 | 250 | 2 | 6.5 | <2.0 | <150 | M12 | M12 |
GPF471C-16 | 16 | 440 | 4 | 1.2 | <50 | <30 | M6 | M6 |
GPF471C-32 | 32 | 440 | 4 | 2.7 | <20 | <40 | M6 | M6 |
GPF471C-63 | 63 | 440 | 4 | 4.9 | <6.0 | <70 | M6 | M6 |
GPF232C-16 | 16 | 250 | 2 | 1.2 | <50 | <30 | M6 | 4毫米2 超视距 |
GPF232C-32 | 32 | 250 | 2 | 2.7 | <20 | <40 | M6 | 6毫米2 超视距 |
GPF232C-63 | 63 | 250 | 2 | 4.9 | <6.0 | <70 | M6 | 10毫米2 超视距 |
GPF232C-100 | 100 | 250 | 2 | 6.5 | <3.5 | <100 | M8 | 35毫米2 超视距 |
GPF232C-150 | 150 | 250 | 2 | 6.5 | <2.0 | <150 | M12 | 50毫米2 超视距 |
GPF232C-200 | 200 | 250 | 2 | 6.5 | <2.0 | <150 | M12 | 70毫米2 超视距 |
GPF432C-16 | 16 | 440 | 4 | 1.2 | <50 | <30 | M6 | 4毫米2 超视距 |
GPF432C-32 | 32 | 440 | 4 | 2.7 | <20 | <40 | M6 | 6毫米2 超视距 |
GPF432C-63 | 63 | 440 | 4 | 4.9 | <6.0 | <70 | M6 | 10毫米2 超视距 |
注:两个单相电源滤波器组合成三相四线电源滤波器,容量范围为100A至200A。
2.3 三级电源线滤波器(400Hz/800HZ)
类型 | 额定电流 (A) | 额定电压 (交流) | 行数 | 漏电 (A) | 各线直流电阻 (毫欧) | 功耗 (W) | 终端 | |
输入 | 输出 | |||||||
转基因食品432C-16 | 16 | 200 | 4 | 1.5 | <50 | <30 | M6 | 4毫米2 超视距 |
GMF432C-32 | 32 | 1.5 | <20 | <40 | M6 | 6毫米2 超视距 | ||
GMF432C-63 | 63 | 3 | <6.0 | <70 | M6 | 10毫米2 超视距 | ||
GMF432C-100 | 100 | 3 | <3.5 | <100 | M8 | 35毫米2 超视距 | ||
GMF432C-150 | 150 | 3 | <3.5 | <200 | M12 | 70毫米2 超视距 |
2.4 直流电源线滤波器
类型 | 额定电流 (A) | 额定电压 (直流) | 行数 | 各线直流电阻 (毫欧) | 功耗 (W) | 终端 | |
输入 | 输出 | ||||||
GDF232C-16 | 16 | 0-500 | 2 | <50 | <30 | M6 | 4毫米2 超视距 |
GDF232C-32 | 32 | <20 | <40 | M6 | 6毫米2 超视距 | ||
GDF232C-63 | 63 | <6.0 | <70 | M6 | 10毫米2 超视距 | ||
GDF232C-100 | 100 | <3.5 | <100 | M8 | 35毫米2 超视距 | ||
GDF232C-150 | 150 | <2.0 | <150 | M12 | 50毫米2 超视距 | ||
GDF232C-200 | 200 | <2.0 | <200 | M12 | 70毫米2 超视距 |
3.外形尺寸(mm)
3.1 单级电源线滤波器
类型 | A | B | C | D | E | F | G | H | 暗淡。 |
GPF271A-16 | 600 | 200 | 125 | 184 | 150 | 150 | 60 | M33 | 1 |
GPF271A-32 | 600 | 200 | 125 | 184 | 150 | 150 | 60 | M33 | |
GPF271A-63 | 600 | 200 | 125 | 184 | 150 | 150 | 60 | M33 | |
GPF271A-100 | 700 | 240 | 155 | 224 | 180 | 170 | 80 | M45 | |
GPF271A-150 | 700 | 240 | 155 | 224 | 180 | 170 | 80 | M45 | |
GPF471A-16 | 600 | 300 | 125 | 284 | 150 | 150 | 60 | M33 | 2 |
GPF471A-32 | 600 | 300 | 125 | 284 | 150 | 150 | 60 | M33 | |
GPF471A-63 | 600 | 300 | 125 | 284 | 150 | 150 | 60 | M33 | |
GPF471A-100 | 700 | 320 | 155 | 304 | 180 | 170 | 80 | M60 | |
GPF471A-150 | 700 | 320 | 155 | 304 | 180 | 170 | 80 | M60 |
3.2 三级电源线滤波器
类型 | A | B | C | D | E | F | G | H | 暗淡。 |
GPF271C-16 | 800 | 200 | 125 | 184 | 200 | 200 | 60 | M33 | 1 |
GPF271C-32 | 800 | 200 | 125 | 184 | 200 | 200 | 60 | M33 | |
GPF271C-63 | 800 | 200 | 125 | 184 | 200 | 200 | 60 | M33 | |
GPF271C-100 | 860 | 300 | 180 | 284 | 230 | 200 | 80 | M45 | |
GPF271C-150 | 860 | 350 | 210 | 334 | 230 | 200 | 80 | M45 | |
GPF471C-16 | 800 | 300 | 125 | 284 | 200 | 200 | 60 | M33 | 2 |
GPF471C-32 | 800 | 300 | 125 | 284 | 200 | 200 | 60 | M33 | |
GPF471C-63 | 800 | 300 | 125 | 284 | 200 | 200 | 60 | M33 | |
GPF232C-16 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | 3 |
GPF232C-32 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | |
GPF232C-63 | 800 | 160 | 140 | 830 | 815 | 100 | 50 | M45 | |
GPF232C-100 | 860 | 250 | 180 | 900 | 885 | 100 | 60 | M45 | 4 |
GPF232C-150 | 860 | 300 | 210 | 900 | 885 | 120 | 60 | M45 | |
GPF232C-200 | 860 | 300 | 210 | 900 | 885 | 120 | 60 | M45 | |
GPF432C-16 | 650 | 250 | 120 | 680 | 665 | 100 | 50 | M33 | |
GPF432C-32 | 650 | 250 | 120 | 680 | 665 | 100 | 50 | M33 | |
GPF432C-63 | 800 | 250 | 140 | 830 | 815 | 100 | 50 | M45 | |
GDF232C-16 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | 3 |
GDF232C-32 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | |
GDF232C-63 | 800 | 160 | 140 | 830 | 815 | 100 | 50 | M45 | |
GDF232C-100 | 860 | 250 | 180 | 900 | 885 | 100 | 60 | M45 | 4 |
GDF232C-150 | 860 | 300 | 210 | 900 | 885 | 120 | 60 | M45 | |
GDF232C-200 | 860 | 300 | 210 | 900 | 885 | 120 | 60 | M45 | |
GMF432C-16 | 720 | 220 | 140 | 750 | 735 | 150 | 50 | M33 | 3 |
GMF432C-32 | 720 | 220 | 140 | 750 | 735 | 150 | 50 | M33 | |
GMF432C-63 | 720 | 220 | 140 | 750 | 735 | 150 | 50 | M33 | |
GMF432C-100 | 960 | 320 | 180 | 1000 | 985 | 120 | 60 | M45 | 4 |
GMF432C-150 | 960 | 320 | 180 | 1000 | 985 | 120 | 60 | M45 |
4. 电路图
单级电源线滤波器 | |
三级电源线滤波器 |
5. 插入损耗:
频率150kHz-40GHz,插入损耗超过100dB | 频率14kHz-40GHz,插入损耗超过100dB |
单级过滤器 | 三级过滤器 |
6. 外形图:
图。1 | 图2 |
图3 | 图4 |
