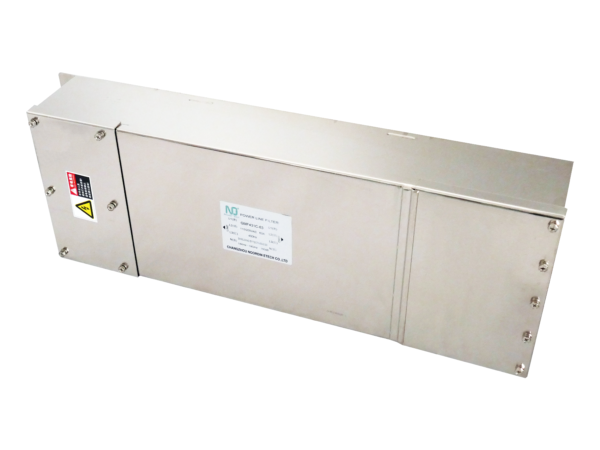

400/800Hz电波暗室用中频电源滤波器
400/800Hz电波暗室用中频电源滤波器
EMI，EMC，电源滤波器
数据:
- 额定电压：115/200VAC
- 额定电流：16-200A
- 额定频率：400/800Hz
- 测试电压：1200Vdc/2s
- 气候类别：25/085/21
产品描述
400/800Hz 电源滤波器专为应对更为严苛的高频电源环境而设计，特别适用于军事、航空航天、精密仪器等领域。
典型应用
- 电波暗室、电磁兼容（EMC）测试室、天线模式测试室、雷达截面（RCS）测试室
- 电子战（EW）测试室
- 屏蔽室
- 屏蔽机柜
- 屏蔽帐篷
产品特性
- 能够在400/800Hz及更高频率下，在极端环境（如高温、高震动、高电磁干扰等）中持续稳定运行。
- 配备差模线圈，独立工作，性能稳定。
- 优越的传导与射频干扰抑制能力。
- 可灵活组合单线和双线滤波器，适配单相或三相电路。
- 支持多线并联以扩展电流容量。
- 符合标准：满足CISPR 16/25、IEC 61000-4-3、MIL-STD-461、GJB151B、EN 60939等严格的军用与国际标准要求。
技术数据
| 额定电压 | 115/200V@400/800Hz | 线电压
相电压 |
| 工作频率 | 400/800Hz | |
| 额定电流 | 参照产品表格 | 环境温度40℃ |
| 线路数 | 2 or 4 | |
| 插入损耗
|
＞100dB | C级滤波器:
14kHz – 40GHz |
| 直流电阻 | 参照产品表格 | 每线 |
| 功耗 | 参照产品表格 | 额定电流条件下 |
| 测试电压 | 1200Vdc, 2s | 线电压 |
| 1200Vdc, 2s | 相电压 | |
| 电压降/线Voltage Drop/line | ＜3% | 额定电压
115/200V@400/800Hz |
| 漏电流I Leakage | 参照产品表格 | |
| 电压降至34V以下放电时间 | 30s | |
| 温度范围
(EN 60068-1) |
25/085/21 | -25℃~+85℃
21天湿热测试
|
- 放电电阻
放电电阻用于在电源关闭后安全地将滤波器内部电容放电，并且已被集成在滤波器内部。
|
型号
|
额定电流(A) | 额定电压 (VDC) | 线路数 | 漏电流 (A) | 直流电阻 (mΩ) | 功耗 (W) | 尺寸图 |
| GMF271C-16 | 16 | 115 | 2 | 1 | ＜50 | ＜20 | Fig 1 |
| GMF271C-32 | 32 | 1 | ＜20 | ＜30 | |||
| GMF271C-63 | 63 | 1 | ＜6.0 | ＜50 | |||
| GMF271C-100 | 100 | 1 | ＜3.5 | ＜70 | Fig 2 | ||
| GMF471C-16 | 16 | 200 | 4 | 1 | ＜50 | ＜30 | Fig 3 |
| GMF471C-32 | 32 | 1 | ＜20 | ＜40 | |||
| GMF471C-63 | 63 | 1 | ＜6.0 | ＜70 | |||
| GMF471C-100 | 100 | 1 | ＜3.5 | ＜100 | |||
| GMF471C-150 | 150 | 1 | ＜3.5 | ＜200 | Fig 4 | ||
| GMF471C-200 | 200 | 1 | ＜3 | ＜200 |
电路图
C级电源滤波器
外形图(mm)
| 型号 | A | B | C | D | E | F | G | H |
I
|
J
|
K
|
尺寸图 |
| GMF271C-16 | 630 | 220 | 170 | 260 | 240 | 330 | 100 | 50 | M33 | M6 | M6 | Fig 1 |
| GMF271C-32 | ||||||||||||
| GMF271C-63 | ||||||||||||
| GMF271C-100 | 800 | 300 | 180 | 340 | 320 | 250 | 90 | 60 | M45 | M8 | M8 | Fig 2 |
| GMF471C-16 | 800 | 220 | 170 | 260 | 240 | 250 | 150 | 50 | M33 | M6 | M6 | Fig 3 |
| GMF471C-32 | ||||||||||||
| GMF471C-63 | M45 | |||||||||||
| GMF471C-100 | 960 | 320 | 180 | 360 | 340 | 330 | 90 | 60 | M45 | M8 | M8 | |
| GMF471C-150 | 1150 | 350 | 250 | 390 | 370 | 250 | 5 | 80 | M60 | M12 | M8 | Fig 4 |
| GMF471C-200 |
插入损耗
频率从14kHz到40GHz，插入损耗在100dB以上。
C级电源滤波器
