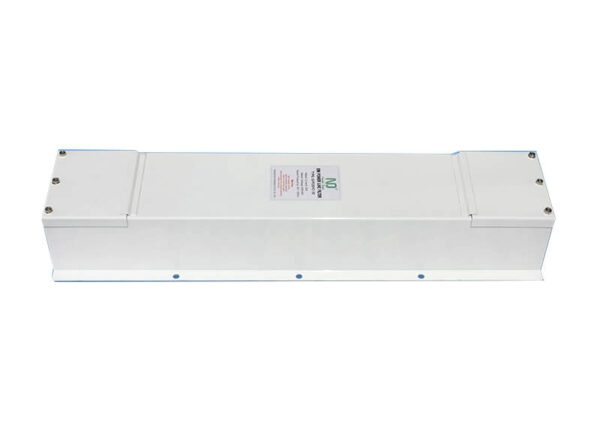

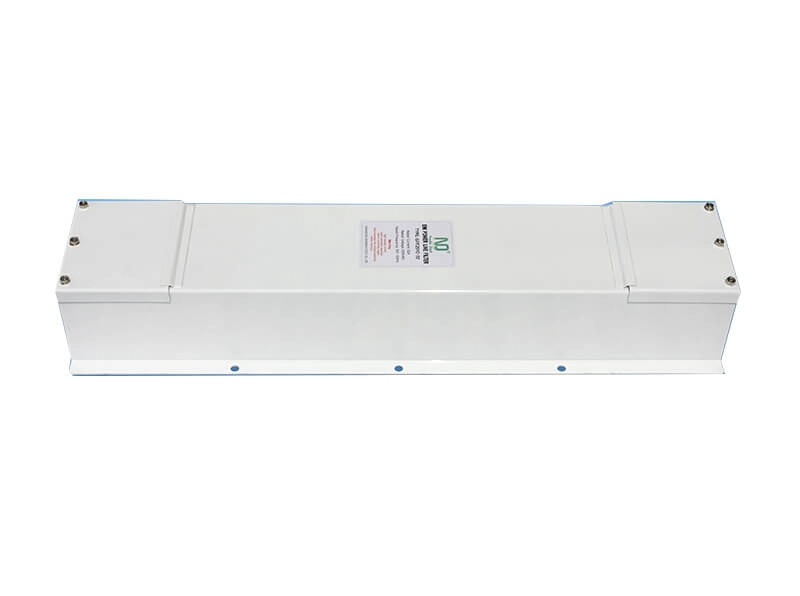

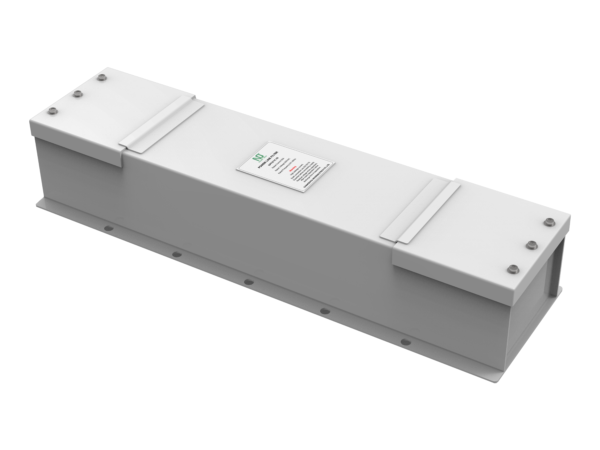

电波暗室专用标准电源滤波器
电波暗室专用标准电源滤波器
数据:
- 额定电压：250/440VAC
- 额定电流：16-800A
- 额定频率：直流/50/60Hz
- 测试电压：1200VDC/2秒
- 气候类别：25/085/21
产品描述
我们的电波暗室专用标准电源滤波器专为满足各类电波暗室及屏蔽体测试的严苛要求而设计，确保卓越的传导干扰抑制性能。产品涵盖单相电源滤波器与三相四线电源滤波器，全面满足不同测试环境的需求，助力实现精准稳定的电磁兼容性能。
典型应用
- 屏蔽室
- 电波暗室、天线方向图测试暗室、雷达散射截面 (RCS) 测试暗室
- 屏蔽机柜
- 射频屏蔽箱
- 电子设备屏蔽机房
- 屏蔽帐篷
- 核磁共振 (MRI) 室
产品特性
- 符合标准：满足CISPR 16/25、IEC 61000-4-3、MIL-STD-461、EN 60939等严格的军用及国际标准要求。
- 低漏电流，低压降：确保高效运行，提升系统性能。
- 易于集成：设计紧凑、安装简便，适配各种电波暗室结构。
- 高共模与差模插入损耗：提供卓越的电磁干扰抑制效果。
技术数据
| 额定电压 | 250V@50/60Hz
(三相, 250/440V@50/60Hz) |
线-线 线-地 |
| 工作频率 | DC/50/60Hz | |
| 额定电流 | 参照产品表格 | 环境温度40℃ |
| 线路数 | 2 or 4 | |
| 插入损耗
|
＞100dB | A级滤波器:
150kHz – 40GHz |
| 直流电阻 | 参照产品表格 | 每线 |
| 功耗 | 参照产品表格 | 额定电流条件下 |
| 测试电压 | 1200Vdc, 2s | 线-线 |
| 1200Vdc, 2s | 线-地 | |
| 电压降/线 | ＜1% | 额定电压
250/440V@50/60Hz |
| 漏电流 | 参照产品表格 | |
| 电压降至34V以下放电时间 | 30s | |
| 温度范围 (EN 60068-1) | 25/085/21 | -25℃~+85℃
21天湿热测试 |
- 放电电阻
放电电阻用于在电源关闭后安全地将滤波器内部电容放电，并且已被集成在滤波器内部。
| 型号 | 额定电流 | 额定电压 | 线路数 | 漏电流 | 直流电阻 DC | 功耗 (W) | 尺寸图 |
| GPF272A-16 | 16 | 250 | 2 | 0.7 | ＜25 | ＜10 | Fig 1 |
| GPF272A-32 | 32 | 250 | 2 | 1 | ＜20 | ＜20 | |
| GPF272A-63 | 63 | 250 | 2 | 1 | ＜3.0 | ＜25 | |
| GPF272A-100 | 100 | 250 | 2 | 1 | ＜5 | ＜50 | Fig 2 |
| GPF272A-150 | 150 | 250 | 2 | 1 | ＜2.5 | ＜50 | |
| GPF472A-16 | 16 | 440 | 4 | 0.7 | ＜25 | ＜30 | Fig 3 |
| GPF472A-32 | 32 | 440 | 4 | 1 | ＜20 | ＜60 | |
| GPF472A-63 | 63 | 440 | 4 | 1 | ＜3.0 | ＜75 | |
| GPF472A-100 | 100 | 440 | 4 | 1 | ＜5 | ＜150 | Fig 4 |
| GPF472A-150 | 150 | 440 | 4 | 1 | ＜2.5 | ＜150 | |
| GPF472A-200 | 200 | 440 | 4 | 1 | ＜1.5 | ＜200 |
电路图
外形图(mm)
| 产品型号 | A | B | C | D | E | F | G | H |
I
|
J
|
K
|
外形尺寸 |
| GPF272A-16 | 450 | 160 | 100 | 200 | 180 | 190 | 80 | 50 | M24 | M6 | M6 | Fig 1 |
| GPF272A-32 | ||||||||||||
| GPF272A-63 | 600 | 160 | 140 | 200 | 180 | 340 | 70 | 60 | M33 | M6 | M6 | |
| GPF272A-100 | 700 | 160 | 140 | 200 | 180 | 220 | 70 | 60 | M45 | M8 | M8 | Fig 2 |
| GPF272A-150 | ||||||||||||
| GPF472A-16 | 450 | 250 | 100 | 290 | 270 | 190 | 80 | 50 | M33 | M6 | M6 | Fig 3 |
| GPF472A-32 | ||||||||||||
| GPF472A-63 | 600 | 250 | 140 | 290 | 270 | 340 | 70 | 60 | M45 | M6 | M6 | |
| GPF472A-100 | 700 | 250 | 140 | 290 | 270 | 220 | 70 | 60 | M72 | M8 | M8 | Fig 4 |
| GPF472A-150 | ||||||||||||
| GPF472A-200 | M80 | M12 |
插入损耗
频率从150kHz到40GHz，插入损耗在100dB以上
