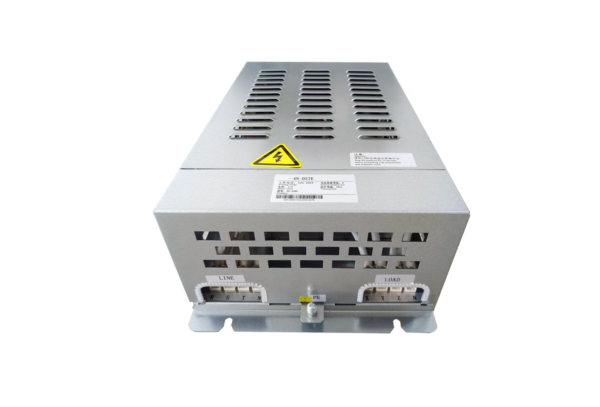

电梯专用EMC模块

EMC模块型号 ND-4N-	013E	018E	027E	034E	041E	048E	080E	128E
适配变频器功率 (kW)	5.5kW	7.5kW	11kW	15kW	18.5kW	22kW	30/37kW	45/55kW
适配变频器输出电流	13	18	27	34	41	48	65/80	97/128
额定电感 Mh	6.3	4.55	3.3	2.3	1.70	1.65	0.55	0.55
工作制 ED	50%						60%
零线（N）电流能力A	<=16A
适配电网电压 V	380/400/415/440
适配三相电流平衡度	<3%
输入电网频率	50Hz

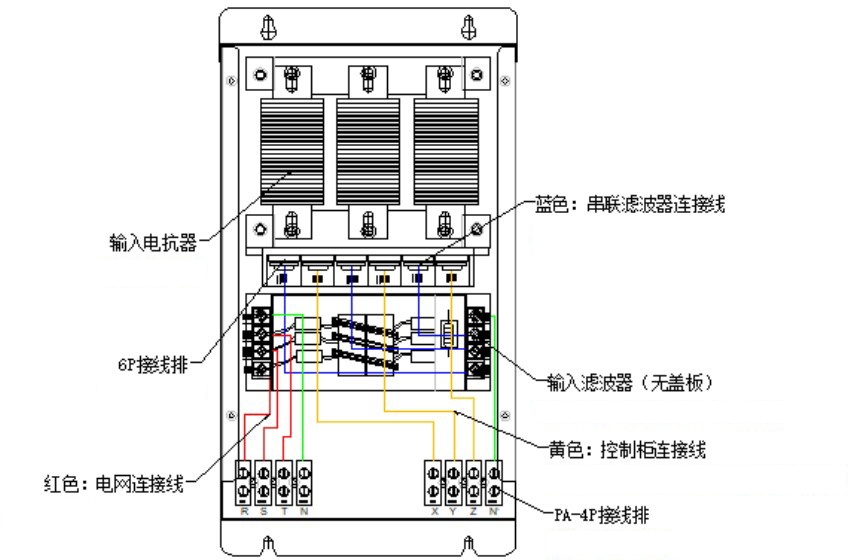

内部结构图

产品端口定义

端子符合	端子名称及功能说明	端子类型
R/S/T	连接电网端，交流电源火线	一字针
N	连接电网端，电源 N 线
X/Y/Z	连接控制柜端，交流电源火线
N’	连接控制柜端，电源 N 线
PE	接地端子，连接电源地线和控制柜地线

使用环境

工作温度范围	-10℃~40℃ 不降额，40~55°降额，每升高 1°，降额 2%
存储条件	-40℃~70℃
相对湿度	<95%，无凝露
工作海拔	1000m 以下不降额。1000～3000m 之间，每升高 100m，电流降额 1%
防护等级	IP21
冷却方式	自然散热

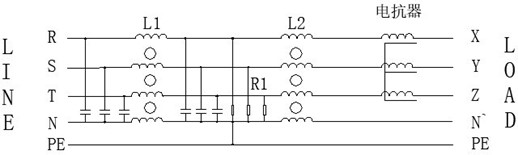

电路图

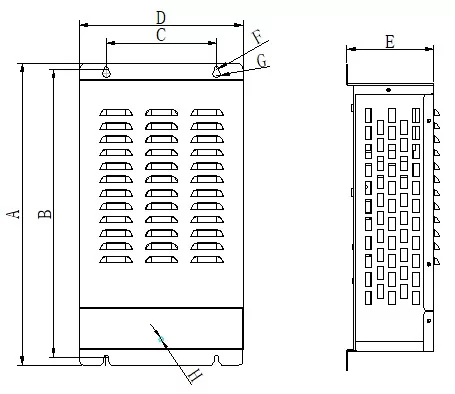

外形图(mm)

ND-4N-	A(mm) ±2	B(mm) ±2	C(mm) ±1	D(mm) ±2	E(mm) ±2	F	G	H	重量 (KG)
013E	450	430	165	245	130	R3.5	R6	M5	14.5
018E									14.5
027E									12.3
034E									14
041E	450	430	165	245	140	R3.5	R6	M5	15.5
048E									15.5
080E									15.9
128E	560	540	225	325	170	R3.5	R6	M5	29.0

插入损耗
