标准HEMP/HPM电源滤波器
标准HEMP/HPM电源滤波器
防高空电磁脉冲（HEMP）滤波器，高功率微波（HPM）电力线滤波器，电磁兼容（EMC）
数据:

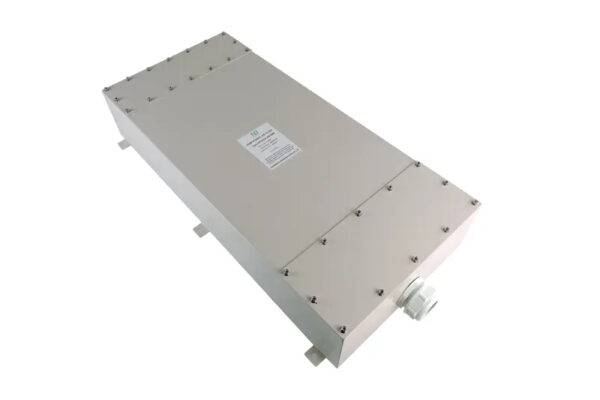

- 产品型号：GPF452A-200/EMP
- 额定电压：250/440VAC
- 额定电流：16-200A
- 额定频率：50/60Hz
- 测试电压：线对线 2250VDC，线对地 2250VDC
- 气候类别：40/085/21
产品描述
HEMP滤波器用于保护电子设备免受高空电磁脉冲（HEMP）影响。其设计结合瞬态脉冲抑制电路，能够同时滤除常规干扰并削弱电磁脉冲信号，防止设备受损或失效，确保其在高能事件中的稳定性和可靠性。
HPM高功率微波电源滤波器专为防高功率微波设计，具备瞬态脉冲抑制能力，有效滤除电磁干扰，抗HPM和EMP威胁，符合国际标准，获得国家重点测试机构认证。
典型应用
- 为公共服务设施，金融中心，数据中心等提供防护，确保电磁环境的纯净，有效抑制辐射干扰
- 屏蔽房：在屏蔽房中应用，提升电磁屏蔽性能，保护内部设备免受外部干扰
- 电子方舱：适用于电子方舱，增强抗电磁干扰能力，确保关键设备的稳定运行
- 屏蔽机柜：用于机柜的电磁干扰防护，保证设备运行的可靠性和安全性
产品特性
- 电磁脉冲防护：通过集成防电磁模块并优化电路结构，实现对雷电电磁脉冲和EMP的高效防护，符合GJB9408-2018、GJB8848-2016、 MIL-STD-188-125-1（1998）和MIL-STD-188-125-2（1999）标准
- 高强度金属壳体：采用特殊不锈钢材质，具有优异的机械强度和耐腐蚀性能，适应恶劣环境
- 创新接线结构：独特的设计允许在打开的屏蔽腔体内完成进线操作，使用便捷且安全可靠
技术数据
| 额定电压 | 250/440V@50/60Hz | 线-线
线-地 |
| 工作频率 | 50/60Hz | |
| 线数 | 2 or 4 | |
| 最大泄露电流 | 1A | |
| 峰值浪涌电流 | 40kA (8/20µs) | |
| 无功功率 | 参照产品表格 | 额定电流情况下 |
| 测试电压 | 2250Vdc, 2s | 线-地 |
| 电压降/线 | ＜1% | 额定电压 250/440V@50/60Hz |
| 电压降至34V以下放电时间 | ＜30s | |
| 温度范围 (EN 60068-1) | -40℃~+85℃ |
- 瞬态抑制性能
| 美军标MILSTD188-125-1验收试验，短脉冲电流注入，波形20/500ns | |||||
| 输入脉冲幅度 | 250A | 500A | 1000A | 1800A | 2500A |
| MIL-STD-188-125残余电流要求 | <10A | <10A | <10A | <10A | <10A |
| 典型滤波残余通过电流 | <1.5A | <2A | <3A | <3.5A | <4.5A |
电路图
外形图(mm)
| 型号 | 额定电流 (A) | 额定电压 (VAC) | 线数 | 无功功率 (W) | 端接方式 | 外形图 |
| GPF252A-16/EMP | 16 | 250 | 2 | ＜15 |  |
Fig 1 |
| GPF252A-32/EMP | 32 | 250 | 2 | ＜15 | ||
| GPF252A-50/EMP | 50 | 250 | 2 | ＜25 | ||
| GPF252A-63/EMP | 63 | 250 | 2 | ＜25 | ||
| GPF452A-16/EMP | 16 | 440 | 4 | ＜30 | Fig 2 | |
| GPF452A-32/EMP | 32 | 440 | 4 | ＜30 | ||
| GPF452A-50/EMP | 50 | 440 | 4 | ＜35 | ||
| GPF452A-63/EMP | 63 | 440 | 4 | ＜35 | ||
| GPF452A-100/EMP | 100 | 440 | 4 | ＜45 | Fig 3 | |
| GPF452A-150/EMP | 150 | 440 | 4 | ＜55 | Fig 4 | |
| GPF452A-200/EMP | 200 | 440 | 4 | ＜55 |
插入损耗
| 在50Ω系统中最小插入损耗（有/无负载） （符合MIL-STD-188-125屏蔽效能要求） |
||||||
| 频率 | 10kHz | 100kHz | 1MHz | 10MHz | 100MHz | 1GHz |
| 插损 | 20dB | 40dB | 60dB | 80dB | 80dB | 80dB |
