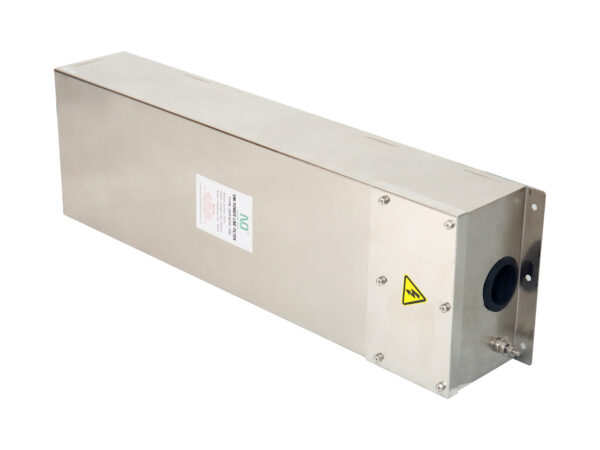

屏蔽机房用电源滤波器
屏蔽机房用电源滤波器
屏蔽室、电磁干扰（EMI）滤波器、电磁兼容（EMC）
数据:
- 额定电压：250/440VAC
- 额定电流：16-2500A
- 额定频率：50/60Hz
- 测试电压：1000VDC/2秒
- 气候类别：25/070/21
产品描述
我们的屏蔽房电源滤波器经过精心设计，可在敏感环境中提供稳定可靠的电源供应，同时最大限度地减少电磁干扰（EMI）。它通过有效抑制噪声和干扰，确保屏蔽房及其他对电磁兼容性（EMC）要求严格的区域内的设备达到最佳性能。该滤波器能够保护敏感设备的完整性，并保障屏蔽设施内测试的精确性和操作的流畅性。
典型应用
- 电波暗室
- 屏蔽机房
- 电子方舱
- 屏蔽机柜
产品特性
- 卓越的电磁干扰抑制性能：在14kHz至40GHz的宽频范围内，插入损耗超过100dB，有效屏蔽电磁干扰。
- 超大电流设计：支持高达2500A的电流负载，满足严苛应用场景的需求。
- 高品质金属外壳：部分产品采用不锈钢材质，外观精致大气，具备卓越的机械强度和耐腐蚀性能，适用于多种复杂环境。
- 符合国际电磁兼容性标准：严格遵循CISPR 16/25、IEC 61000-4-3、MIL-STD-461、GJB5792A-2021、BMB3-2006、JMB11-2009、GJB3928-2000、GB12190-90 等标准要求，确保测试结果准确可靠，满足行业合规性需求。
技术数据
| 额定电压（单相） | 250V | 线-线/线-地 |
| 额定电压（三相） | 440V | 线-线 |
| 250V | 线-地 | |
| 额定电流 | 见特性 | 环境温度+40℃ |
| 工作频率 | 50/60Hz | |
| 屏蔽效能 | >100dB | A级滤波器:
150kHz – 18GHz C级滤波器: 14kHz – 18GHz
|
| 耐压试验 | 1000Vdc/2s | 线-线 |
| 1000Vdc/2s | 线-地 | |
| 电压降ΔV | <1% | 额定工作条件
of VR at 50Hz and IR |
| 气候类别 | 25/070/21 |
- 放电电阻
放电电阻是为了关闭电源后滤波器内部电容放电，它是被整合在滤波器里面的。
- A级电源滤波器的性能指标（高达至 40GHz）
| 型号 | 额定电流（A） | 漏电流（A） | 外形尺寸 | 屏蔽效能 |
| GPF231A-16 | 2×16 | 0.2 | Fig 1 | 100dB, 150K-18GHz
|
| GPF231A-32 | 2×32 | |||
| GPF231A-63 | 2×63 | |||
| GPF231A-100 | 2×100 | 0.5 | ||
| GPF431A-16 | 4×16 | 0.2 | Fig 2 | |
| GPF431A-32 | 4×32 | |||
| GPF431A-63 | 4×63 | |||
| GPF431A-100 | 4×100 | 0.5 | ||
| GPF431A-200 | 4×200 | |||
| GPF431A-250 | 4×250 | 0.5 |
- C级电源滤波器的性能指标 （高达至 40GHz）
| 型号 | 额定电流 (A) | 漏电流 (A) | 外形尺寸 | 屏蔽效能 |
| GPF205C-5 | 2X5 | 0.1 | Fig 6 | |
| GPF231C-16 | 2×16 | 0.5 | Fig 1 | 100dB, 14K-40GHz |
| GPF231C-32 | 2×32 | |||
| GPF231C-50 | 2×50 | |||
| GPF231C-63 | 2×63 | |||
| GPF231C-100 | 2×100 | 1 | ||
| GPF231C-200 | 2×200 | |||
| GPF431C-16 | 4×16 | 0.5 | Fig 2 | |
| GPF431C-32 | 4×32 | |||
| GPF431C-50 | 4×50 | |||
| GPF431C-63 | 4×63 | |||
| GPF431C-100 | 4×100 | 1 | ||
| GPF431C-200 | 4×200 | |||
| GPF431C-250 | 4×250 | |||
| GPF431C-300 | 4×300 | 1 | Fig 3 | |
| GPF431C-400 | 4×400 | Fig 4 | ||
| GPF431C-600 | 4×600 | |||
| GPF431C-800 | 4×800 | Fig5 | ||
| GPF431C-1000 | 4×1000 |
电路图

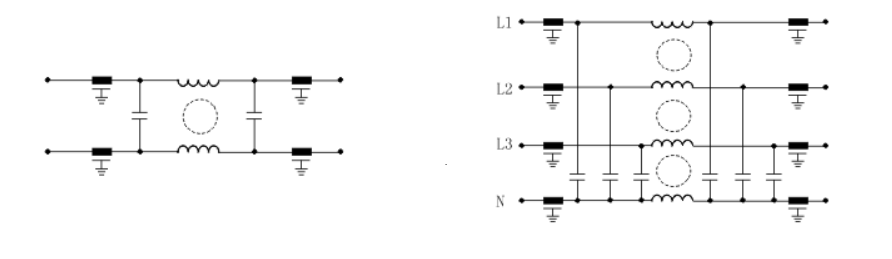

- A级电源滤波器

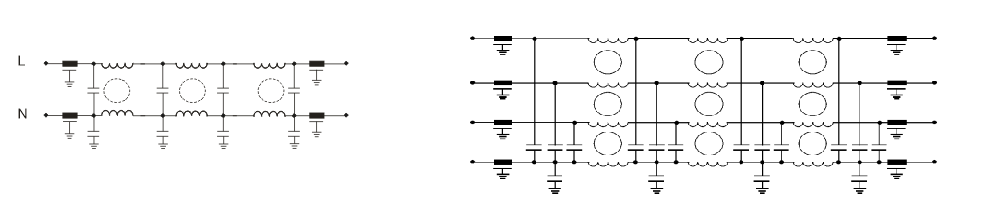

- C级高性能电源滤波器

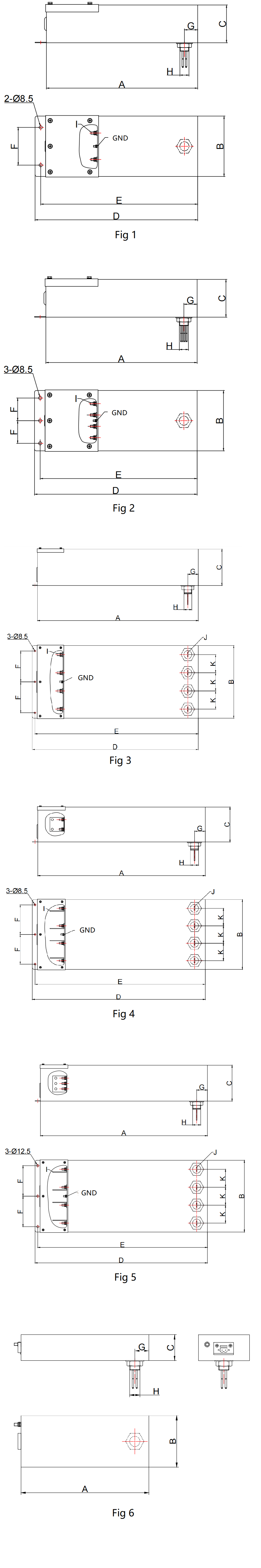

外形图(mm)
| 产品型号 | A | B | C | D | E | F | G | H | I | J | K | 外形图 |
| GPF231A-16 | 400 | 160 | 100 | 430 | 415 | 100 | 35 | M24 | M6 | / | / | Fig 1 |
| GPF231A-32 | ||||||||||||
| GPF231A-63 | ||||||||||||
| GPF231A-100 | 450 | 160 | 140 | 480 | 465 | 100 | 50 | M45 | M8 | / | / | |
| GPF205C-6 | 200 | 80 | 40 | / | / | / | 22 | M16 | / | / | / | Fig 6 |
| GPF231C-16 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | M6 | / | / | Fig 1 |
| GPF231C-32 | ||||||||||||
| GPF231C-50 | 650 | 160 | 120 | 680 | 665 | 100 | 50 | M33 | M6 | / | / | |
| GPF231C-63 | ||||||||||||
| GPF231C-100 | 800 | 180 | 140 | 830 | 815 | 120 | 50 | M45 | M8 | / | / | |
| GPF231C-200 | M12 | / | / | |||||||||
| GPF431A-16 | 400 | 250 | 100 | 430 | 415 | 100 | 50 | M33 | M6 | / | / | Fig 2 |
| GPF431A-32 | ||||||||||||
| GPF431A-63 | ||||||||||||
| GPF431A-100 | 600 | 250 | 140 | 630 | 615 | 100 | 60 | M45 | M8 | / | / | |
| GPF431A-200 | M60 | M12 | ||||||||||
| GPF431C-16 | 650 | 250 | 120 | 680 | 665 | 100 | 50 | M33 | M6 | / | / | |
| GPF431C-32 | ||||||||||||
| GPF431C-50 | ||||||||||||
| GPF431C-63 | ||||||||||||
| GPF431C-100 | 800 | 250 | 140 | 830 | 815 | 100 | 50 | M45 | M8 | / | / | |
| GPF431C-200 | 60 | M60 | M12 | / | / | |||||||
| GPF431C-250 | ||||||||||||
| GPF431C-300 | 930 | 400 | 200 | 960 | 945 | 170 | 60 | M45 | M12 | 4*25 | 100 | Fig 3 |
| GPF431C-400 | 965 | 400 | 200 | 995 | 980 | 170 | 60 | M45 | 3*80 | 6*25 | 100 | Fig 4 |
| GPF431C-600 | 8*25 | |||||||||||
| GPF431C-800 | 965 | 450 | 230 | 995 | 980 | 185 | 60 | M60 | 3*125 | 8*40 | 106 | Fig 5 |
| GPF431C-1000 |
插入损耗
频率从150kHz到40GHz，插入损耗在100dB以上。

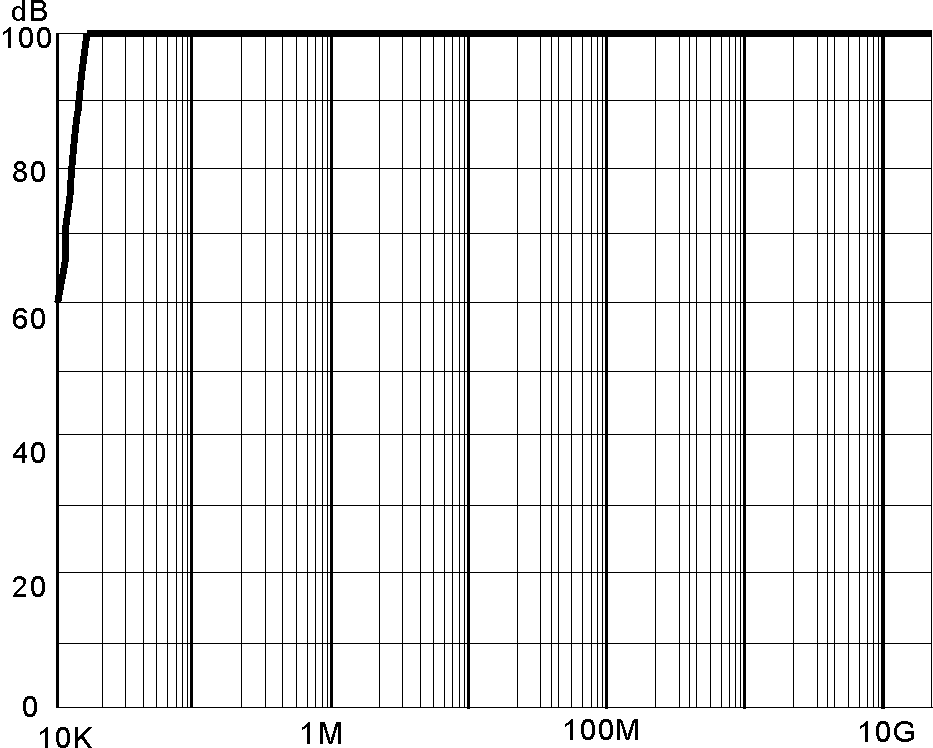

频率从14kHz到40GHz，插入损耗在100dB以上。
