变频器专用输出滤波器

EMC, 逆变器, 变频驱动器 (VFD)

数据:

额定电压：250/440VAC
额定电流：5-1600A
额定频率：50/60Hz
测试电压：线对线1500VDC，线对地2250VDC
气候类别：25/085/21

产品描述

典型应用

产品特性

技术数据

电路图

外形图 (mm)

插入损耗

工厂和生产线

为什么选择我们？

常见问题

联系我们报价

产品描述

该滤波器确保变频器周边电子设备的稳定运行，解决由变频器引起的干扰问题。它有效抑制dv/dt，减轻变频器峰值电压对电机的影响，减少噪音，防止电机快速老化，从而延长电机使用寿命。此外，滤波器有效防止变频器产生的谐波失真干扰电机性能，促进操作稳定性。该解决方案有助于保持变频器和电机的效率与耐用性，确保工业应用中的长期可靠运行。

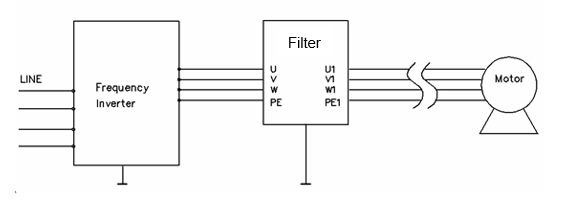

连接示意图

典型应用

适用于绝大多数品牌的变频器
伺服电机
dv/dt抑制
采用变频原理工作的工业电子设备

产品特性

采用创新设计，有效限制电压变化速率（dv/dt），确保系统稳定运行，并有效防护免受电压浪涌的影响。
显著降低由变频器引发的电磁干扰（EMI），增强系统的可靠性与性能。
获得CE认证，符合国际质量和安全标准，确保设备长期可靠运行。
三级滤波设计，结合特殊材料，确保在宽频范围内保持优异的高阻抗特性。
铜排设计适用于250A以上版本，符合国际标准，提供简便、安全的连接方式。
可根据客户的具体需求定制各种规格的产品，以满足不同应用的要求。

技术数据

型号	额定电流(A)	额定电压	工作频率	漏电流 (≤mA)	测试电压(2s)	外形图	出线方式	气候类别
ND3310-5SL	5	250/440VAC	50/60Hz	6 250VAC/50Hz	线电压 1500VDC 相电压 2250VDC	Fig 1		25/85/21
ND3310-10SL	10					Fig 2
ND3310-20SL	20					Fig 3
ND3310-36SL	36
ND3310-50SL	50
ND3310-100SL	100					Fig 4
ND3310-150SL	150
ND3310-200SL	200
ND3310-300CL	300					Fig 5
ND3310-400CL	400
ND3310-600CL	600
ND3310-1000CL	1000
ND3310-1600CL	1600

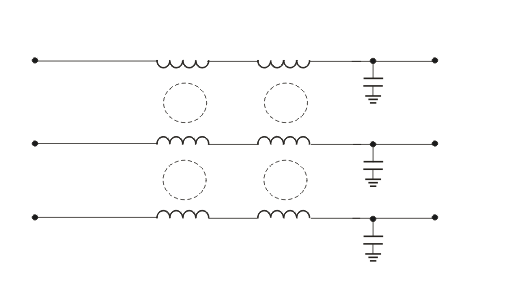

电路图

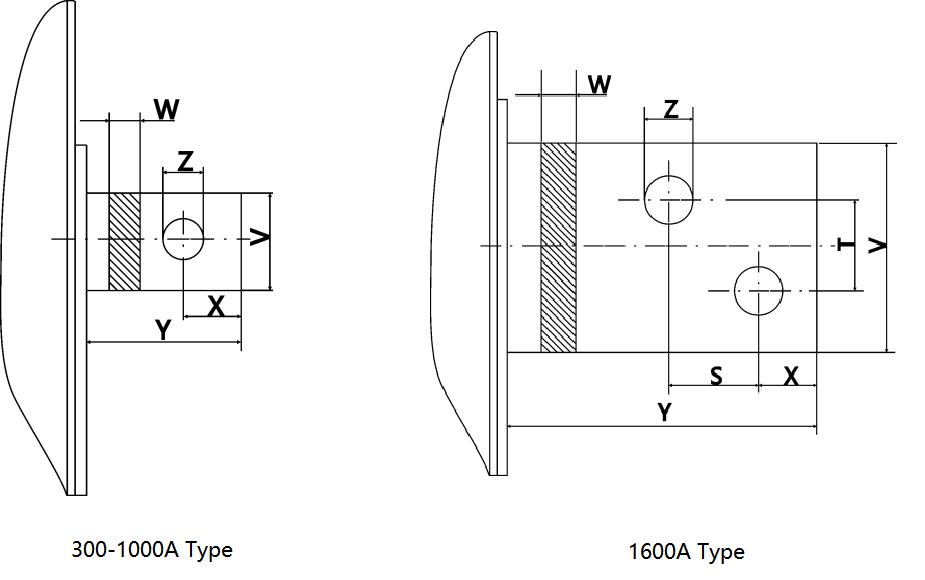

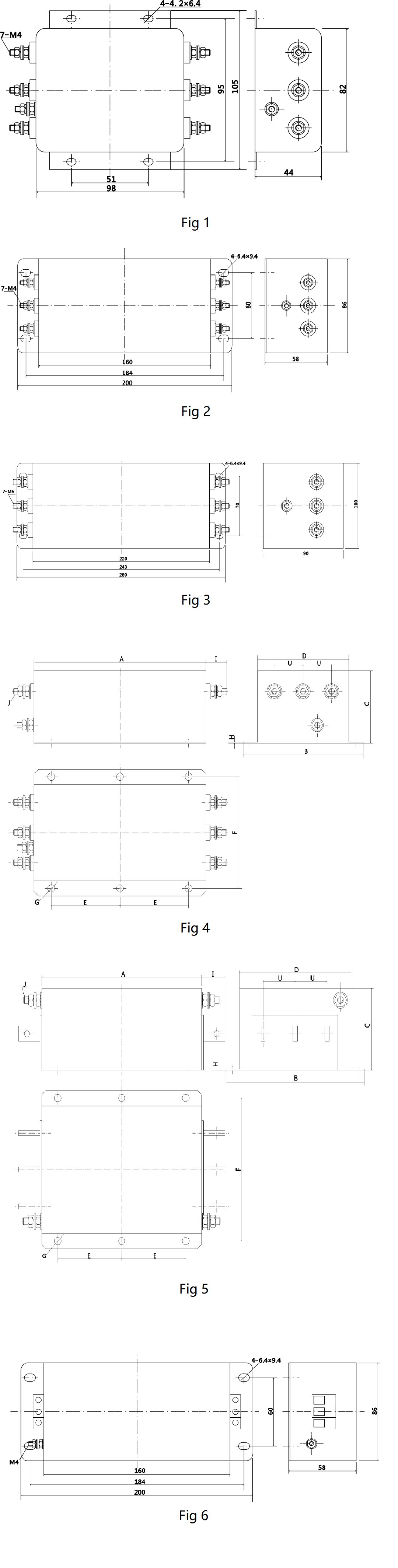

外形图(mm)

	A	B	C	D	E	F	G	H	I	J	S	T	U	V	W	X	Y	Z
100A	300	210	120	160	120	185	φ12	2	33	M8	/	/	50	/	/	/	/	/
150A	300	210	120	160	120	185	φ12	2	33	M10	/	/	50	/	/	/	/	/
200A	300	210	120	160	120	185	φ12	2	33	M10	/	/	50	/	/	/	/	/
300A	300	260	115	210	120	235	φ12	2	43	M12	/	/	60	25	4	15	40	Φ11
400A	300	260	115	210	120	235	φ12	2	43	M12	/	/	60	25	6	15	40	Φ11
600A	300	260	135	210	120	235	φ12	2	43	M12	/	/	60	25	8	15	40	Φ11
1000A	350	280	170	230	145	255	φ12	3	53	M12	/	/	60	40	8	20	50	Φ14
1600A	400	300	160	250	170	275	φ12	3	93	M12	26	26	60	60	10	17	93	Φ14

插入损耗
