屏蔽设施过滤器命名规则
说明:
滤波器 类别:
GPF-电源线滤波器
GSF-信号滤波器

滤波器级数:
A-单级滤波器
C-三级滤波器

设计版本:
01-共模
11-差模
31-输入开盖&共模
32 -输入开盖&差模
61-输入开盖&共模&喷漆
62-输入开盖&差模&喷漆
71-输入输出开盖&差模
72-输入输出开盖&共模
工业系统过滤器命名规则
端子类型:
A: 片状连接器两端, 侧面安装
B:片状连接器两端, 两端安装
C: 两端带铜排
G:侧面安装用螺栓
H: 两端安装用螺栓
I : IEC连接器
K:输入带IEC连接器,输出带flack连接器
L:安装两端 引线
P:固定PCB带针
分享到:

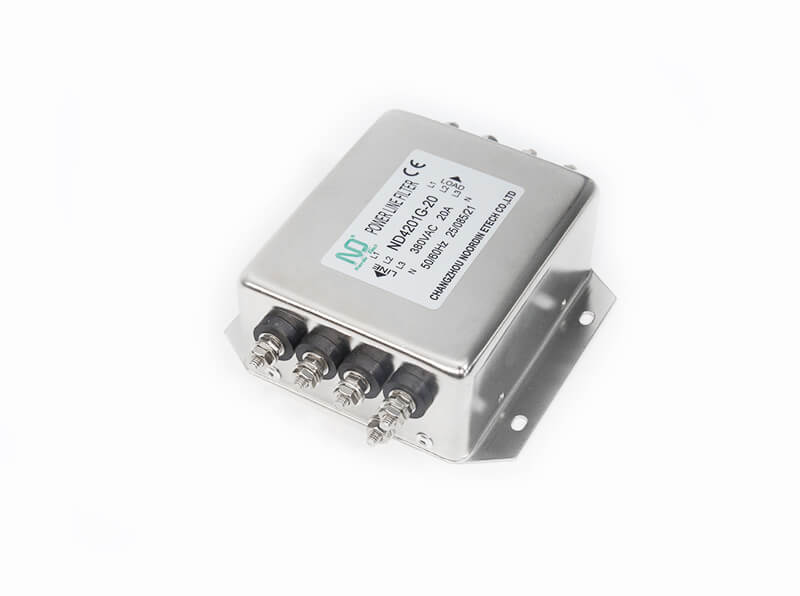

通用三相四线滤波器

通用且紧凑,适合节省空间。额定电流高达100A。适用于工业设备和其他使用四线的电力设备。
  • ND4509G-20
  • 380VAC
  • 20A
  • 50/60Hz
  • 1500VDC线/线,2250VDC线/地
  • 25/085/21
  • CE UL
状态:
数量:

说明

1) 额定电流可高达100A

2) 通用紧凑型滤波器适用于小空间

3) 安规认证:CE

特点

1) 常规通用

2) 体积小,便于安装

应用

工业设备及其它需四线的电源设备


1.产品范围

型号 额定电流 (A) 额定电压 工作频率 漏电流(≤mA) 测试电压(2s) 外形尺寸
出线方式
气候类别
ND4507B-5 5 250/440VAC 50/60Hz 1
250VAC/50Hz
线电压
1500VDC
相电压
2250VDC
Fig1

1

25/85/21
ND4509G-10 10 Fig2

2

ND4509G-20 20
ND4509G-30 30
ND4510G-50 50 Fig3
ND4511H-80 80 Fig4
ND4511H-100 100

2.电路图

1



3.外形尺寸图(mm)

2

3

4



4.插入损耗

50Ω/50Ω 测量系统,IEC/CISPR No. 17号出版物

A=差模 B=共模
