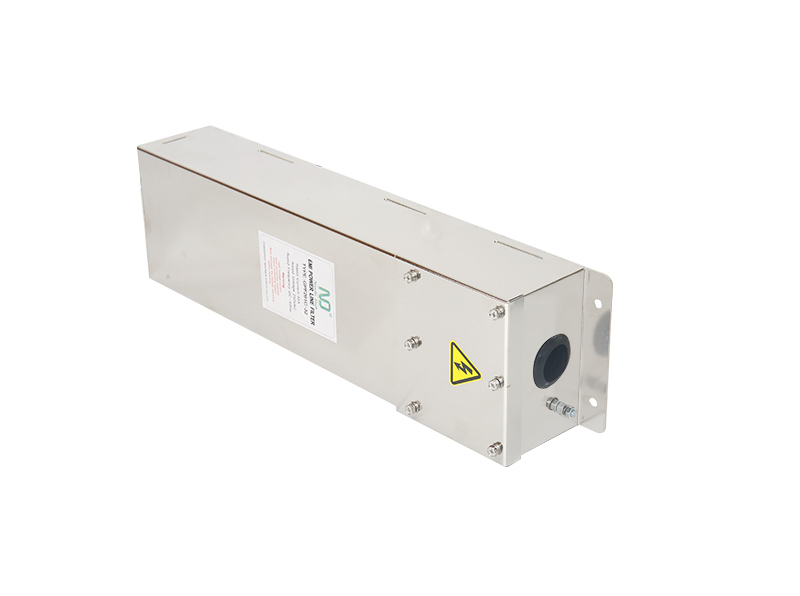

Name: 电波暗室用直流电源滤波器
Rating: 5.0 (60 reviews)

屏蔽设施过滤器命名规则

说明：
滤波器类别：
GPF-电源线滤波器
GSF-信号滤波器

滤波器级数：
A-单级滤波器
C-三级滤波器

设计版本：
01-共模
11-差模
31-输入开盖&共模
32 -输入开盖&差模
61-输入开盖&共模&喷漆
62-输入开盖&差模&喷漆
71-输入输出开盖&差模
72-输入输出开盖&共模

额定电压	250V@50/60Hz （三相：250/440V@50/60Hz）	线电压/相电压
额定电压	500V@DC	线电压/相电压
工作频率	直流/50/60Hz
额定电流	参考产品范围表	环境温度40℃
线路数	2 或 4
插入损耗	＞100dB	A级电源滤波器：150kHz - 40GHz C级电源滤波器：14kHz-40GHz
直流电阻	参照产品表格	每线
无功功率	参照产品表格	额定电流条件下
测试电压	1200Vdc,2s	线电压
测试电压	1200Vdc,2s	相电压
电压降/线	＜1%	250/440V@50/60Hz
漏电流	参照产品表格
电压降至34V以下放电时间	30s
温度范围(EN 60068-1)	25/085/21	-25℃~+85℃ 21天湿热试验

型号	额定电流 (A)	额定电压 (VAC)	线路数	漏电流 (A)	直流电阻（mΩ）	功耗 (W)	端接方式
型号	额定电流 (A)	额定电压 (VAC)	线路数	漏电流 (A)	直流电阻（mΩ）	功耗 (W)	输入	输出
GPF271A-16	16	250	2	0.7	＜25	＜15	M6	M6
GPF271A-32	32	250	2	1	＜20	＜40	M6	M6
GPF271A-63	63	250	2	1	＜3.0	＜25	M6	M6
GPF271A-100	100	250	2	1	＜1.5	＜30	M12	M12
GPF271A-150	150	250	2	1	＜1.5	＜35	M12	M12
GPF471A-16	16	440	4	0.7	＜50	＜30	M6	M6
GPF471A-32	32	440	4	1	＜20	＜40	M6	M6
GPF471A-63	63	440	4	1	＜3.0	＜35	M6	M6
GPF471A-100	100	440	4	1	＜1.5	＜45	M12	M12
GPF471A-150	150	440	4	1	＜1.5	＜55	M12	M12

型号	额定电流 (A)	额定电压 (VAC)	线路数	漏电流 (A)	直流电阻（mΩ）	功耗 (W)	端接方式
型号	额定电流 (A)	额定电压 (VAC)	线路数	漏电流 (A)	直流电阻（mΩ）	功耗 (W)	输入	输出
GPF271C-16	16	250	2	1.2	＜50	＜30	M6	M6
GPF271C-32	32	250	2	2.7	＜20	＜40	M6	M6
GPF271C-63	63	250	2	4.9	＜6.0	＜70	M6	M6
GPF271C-100	100	250	2	6.5	＜3.5	＜100	M8	M8
GPF271C-150	150	250	2	6.5	＜2.0	＜150	M12	M12
GPF471C-16	16	440	4	1.2	＜50	＜30	M6	M6
GPF471C-32	32	440	4	2.7	＜20	＜40	M6	M6
GPF471C-63	63	440	4	4.9	＜6.0	＜70	M6	M6
GPF232C-16	16	250	2	1.2	＜50	＜30	M6	4mm ² BVR
GPF232C-32	32	250	2	2.7	＜20	＜40	M6	6mm ² BVR
GPF232C-63	63	250	2	4.9	＜6.0	＜70	M6	10mm ² BVR
GPF232C-100	100	250	2	6.5	＜3.5	＜100	M8	35mm ² BVR
GPF232C-150	150	250	2	6.5	＜2.0	＜150	M12	50mm ² BVR
GPF232C-200	200	250	2	6.5	＜2.0	＜150	M12	70mm ² BVR
GPF432C-16	16	440	4	1.2	＜50	＜30	M6	4mm ² BVR
GPF432C-32	32	440	4	2.7	＜20	＜40	M6	6mm ² BVR
GPF432C-63	63	440	4	4.9	＜6.0	＜70	M6	10mm ² BVR
GPF232C-100*2	100	440	2*2	6	＜5.0	＜100	M8	35mm ² BVR
GPF232C-150*2	150	440	2*2	7	＜5.0	＜150	M10	50mm ² BVR
GPF232C-200*2	200	440	2*2	7	＜5.0	＜150	M12	70mm ² BVR

型号 Type	额定电流 IR (A)	额定电压 VR (V)	泄漏电流 I Leakage (A)	外形尺寸 Dim.	插入损耗 Insertion loss (dB)
GMPF232C-16	2×16	115V	2	Fig 1	100dB, 14K-40GHz
GMPF232C-32	2×32
GMPF232C-63	2×63
GMPF232C-100	2×100			Fig 3
GMPF232C-150	2×150	200V		Fig 4
GMPF432C-16	4×16		1	Fig 2
GMPF432C-32	4×32
GMPF432C-63	4×63
GMPF432C-100	4×100		2	Fig 5
GMPF232C-150*2	4×150	115V	2	Fig 4

类型	额定电流 (A)	额定电压 (VDC)	行数	每条线的直流电阻（mΩ）	功耗 (W)	终端
类型	额定电流 (A)	额定电压 (VDC)	行数	每条线的直流电阻（mΩ）	功耗 (W)	输入	输出
GDF232C-16	16	0-500	2	＜50	＜30	M6	4mm ² BVR
GDF232C-32	32			＜20	＜40	M6	6mm ² BVR
GDF232C-63	63			＜6.0	＜70	M6	10mm ² BVR
GDF232C-100	100			＜3.5	＜100	M8	35mm ² BVR
GDF232C-150	150			＜2.0	＜150	M12	50mm ² BVR
GDF232C-200	200			＜2.0	＜200	M12	70mm ² BVR

产品

电波暗室用直流电源滤波器

相关产品

相关新闻

型号	A	B	C	D	E	F	G	H	外形尺寸
GPF271A-16	600	200	125	184	150	150	60	M33	Fig1
GPF271A-32	600	200	125	184	150	150	60	M33
GPF271A-63	600	200	125	184	150	150	60	M33
GPF271A-100	700	240	155	224	180	170	80	M45
GPF271A-150	700	240	155	224	180	170	80	M45
GPF471A-16	600	300	125	284	150	150	60	M33	Fig2
GPF471A-32	600	300	125	284	150	150	60	M33
GPF471A-63	600	300	125	284	150	150	60	M33
GPF471A-100	700	320	155	304	180	170	80	M60
GPF471A-150	700	320	155	304	180	170	80	M60

频率从150kHz到40GHz,插入损耗在100dB以上	频率从14kHz到40GHz,插入损耗在100dB以上

A级电源滤波器	C级电源滤波器

状态：

数量：



询价加入询价篮


图1	图2

图3	图4


图1	图2

图3	图4
