屏蔽设施过滤器命名规则
说明:
滤波器 类别:
GPF-电源线滤波器
GSF-信号滤波器

滤波器级数:
A-单级滤波器
C-三级滤波器

设计版本:
01-共模
11-差模
31-输入开盖&共模
32 -输入开盖&差模
61-输入开盖&共模&喷漆
62-输入开盖&差模&喷漆
71-输入输出开盖&差模
72-输入输出开盖&共模
工业系统过滤器命名规则
端子类型:
A: 片状连接器两端, 侧面安装
B:片状连接器两端, 两端安装
C: 两端带铜排
G:侧面安装用螺栓
H: 两端安装用螺栓
I : IEC连接器
K:输入带IEC连接器,输出带flack连接器
L:安装两端 引线
P:固定PCB带针
分享到:

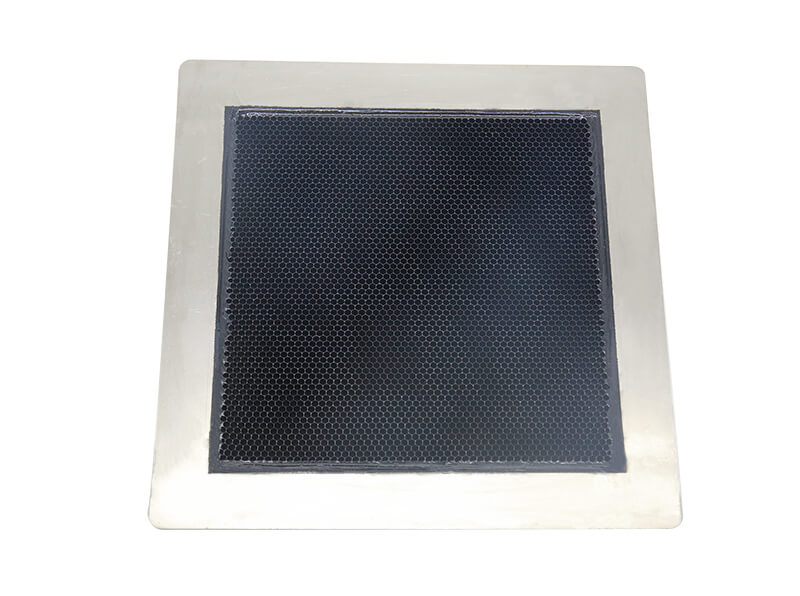

焊接式镀镍波导窗

蜂窝波导窗是一种蜂窝屏蔽元件,可应用于底盘/机柜、舰船装备、军用掩蔽所、屏蔽室等对屏蔽效率要求高、稳定性高、环境恶劣的设备设施。
状态:
数量:

蜂窝型通风波导窗是采用镀锡薄板经冲压成型、拼接、浸锡而制成的蜂窝状屏蔽部件。具有通风量大、坚固、不易变形、耐机械冲击力强以及频带宽、高屏蔽效能的特点,适用于屏蔽效能要求高、抗冲振等应用环境恶劣的机箱/机柜、船舶设备、军用方舱、屏蔽室等设备及设施。

本公司所生产的通风波导窗分为钢制和不锈钢两种材质,并采用特殊的边框结构,适用于焊接和组装或其他形式结构的屏蔽壳体。



2


1.产品规格

孔径 Φ3.0mm、Φ5mm,厚度45mm
材质 铁制、不锈钢制
规格尺寸 300×300mm 、300×600㎜ 、400×400㎜ 、500×500㎜ 、600×600㎜

注:外形尺寸可根据用户自定。



2.外形尺寸(mm)

1

3.屏蔽效能

磁场 14KHz≥75dB 150KHz≥100dB
电场 200KHz~50MHz≥110dB
平波面 50MHz~1GHz≥110dB
微波 1GHz~10GHz≥100dB 10GHz~18GHz≥90dB
