屏蔽设施过滤器命名规则
说明:
滤波器 类别:
GPF-电源线滤波器
GSF-信号滤波器

滤波器级数:
A-单级滤波器
C-三级滤波器

设计版本:
01-共模
11-差模
31-输入开盖&共模
32 -输入开盖&差模
61-输入开盖&共模&喷漆
62-输入开盖&差模&喷漆
71-输入输出开盖&差模
72-输入输出开盖&共模
工业系统过滤器命名规则
端子类型:
A: 片状连接器两端, 侧面安装
B:片状连接器两端, 两端安装
C: 两端带铜排
G:侧面安装用螺栓
H: 两端安装用螺栓
I : IEC连接器
K:输入带IEC连接器,输出带flack连接器
L:安装两端 引线
P:固定PCB带针
分享到:

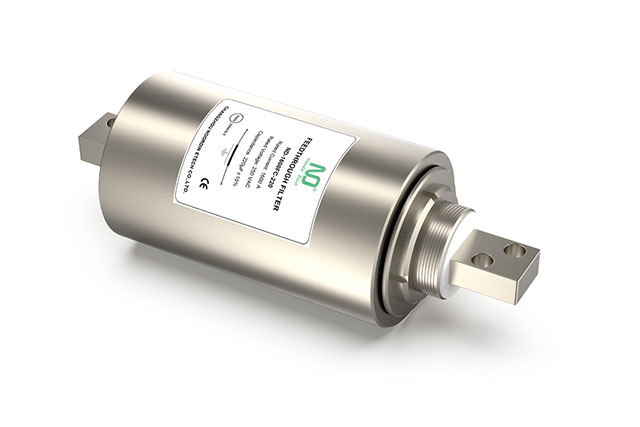

馈通滤波器

  • ND-1600FC-220
  • 250VAC@ 50/60Hz
  • 1600A
  • 2500VDC
  • -55 ~+85℃
状态:
数量:

产品描述

馈通滤波器在10KHz到40GHz范围的宽带频率上提供了高插入损耗,其内部串联电感率低,自谐振频率高,具有高质量和可靠性。


应用

主要应用于屏蔽室、医疗设备、电源、提高系统和信息安全等。


技术参数

额定电压:250VAC@ 50/60Hz

额定电流:2~1600A

耐压测试:2500VDC

气候类别:-55 ~+85℃


产品规格

型号
额定电流
额定电压
电容量
外形尺寸 插入损耗
ND-2FC-0.22 2 A 250VAC 0.22±10% Fig1 Fig1
ND-2FC-1 2 A 1±10% Fig1 Fig2
ND-15FC-10 15 A 10±10% Fig2 Fig3
ND-15FC-2*10 15 A 2*10±10% Fig3 Fig4
ND-15FC-15 15 A 15±10% Fig4 Fig3
ND-63FC-33 63 A 33±10% Fig5 Fig4
ND-63FC-2*33 63 A 2*33±10% Fig6 Fig5
ND-85FC-45 85 A 45±10% Fig7 Fig5
ND-1600FC-120 1600 A 120±10% Fig8 Fig4
ND-1600FC-220 1600 A 220±10% Fig9 Fig5

注:可根据客户需求定制。


外形尺寸图

fig1
Fig.1
fig2
Fig.2


fig3
Fig.3


fig4
Fig.4
fig4
Fig.5
fig6
Fig.6
fig7
Fig.7
fig8
Fig.8


fig9
Fig.9



插入损耗

sheet1 sheet2
Fig.1 Fig.2



sheet3 sheet4
Fig.3 Fig.4



sheet5
Fig.5
