说明：
滤波器类别：
GPF-屏蔽设施交流电源滤波器
GDF-屏蔽设施直流电源滤波器
GMF-屏蔽设施中频电源滤波器
GSF-屏蔽设施信号滤波器
滤波级数： A-表示单级滤波（150kHz – 18GHz）
表示三级滤波（14kHz – 40GHz）
表示三级滤波（10kHz – 50GHz）
设计序号：31-进线开盖共模 32-进线开盖差模
52-HEMP防核电磁脉冲电源滤波器
71-输入输出开盖差模 72-输入输出开盖共模
81-输入输出开盖共模（S430材质）
82-输入输出开盖差模（S430材质）
屏蔽机房用电源滤波器
该系列电源滤波器专为电磁电波暗室、电磁屏蔽房、电子方仓和屏蔽机柜等设施配套，压降<1%，在14KHz到40GHz频率范围内，屏蔽效能达100dB。满足军标GJB 5792A-2013以及国家保密标准BMB3-1999等标准。
技术参数
单相/三相四线电源滤波器
额定电压（单相） | 250V | 线-线/线-地 |
额定电压（三相） | 440V | 线-线 |
250V | 线-地 | |
额定电流 | 见特性 | 环境温度+40℃ |
工作频率 | 50/60Hz | |
屏蔽效能 | >100dB | A级滤波器Single-stage filter: 150kHz – 18GHz C级滤波器Three-stage filter: 14kHz – 40GHz D级滤波器Three-stage filter: 10kHz – 50GHz |
耐压试验 | 1000Vdc/2s | 线-线 |
1000Vdc/2s | 线-地 | |
电压降ΔV | <1% | 额定工作条件 of VR at 50Hz and IR |
气候类别 | 25/070/21 |
A型电源滤波器的性能指标(Up to 40GHz)
型号 | 额定电流(A) | 漏电流(A) | 外形尺寸 | 屏蔽效能 |
GPF231A-16 | 2X16 | 0.2 | Fig1 | 100dB, 150K-18GHz |
GPF231A-32 | 2X32 | |||
GPF231A-63 | 2X63 | |||
GPF231A-100 | 2X100 | 0.5 | ||
GPF431A-16 | 4X16 | 0.2 | Fig2 | |
GPF431A-32 | 4X32 | |||
GPF431A-63 | 4X63 | |||
GPF431A-100 | 4X100 | 0.5 | ||
GPF431A-200 | 4X200 | |||
GPF431A-250 | 4X250 | 0.5 |
C型电源滤波器的性能指标 (Up to 40GHz)
型号 | 额定电流 (A) | 漏电流 (A) | 外形尺寸 | 屏蔽效能 |
GPF205C-5 | 2X5 | 0.1 | Fig6 | |
GPF231C-16 | 2X16 | 0.5 | Fig1 | 100dB, 14K-40GHz |
GPF231C-32 | 2X32 | |||
GPF231C-50 | 2X50 | |||
GPF231C-63 | 2X63 | |||
GPF231C-100 | 2X100 | 1 | ||
GPF231C-200 | 2X200 | |||
GPF431C-16 | 4X16 | 0.5 | Fig2 | |
GPF431C-32 | 4X32 | |||
GPF431C-50 | 4X50 | |||
GPF431C-63 | 4X63 | |||
GPF431C-100 | 4X100 | 1 | ||
GPF431C-200 | 4X200 | |||
GPF431C-250 | 4X250 | |||
GPF431C-300 | 4X300 | 1 | Fig3 | |
GPF431C-400 | 4X400 | Fig4 | ||
GPF431C-600 | 4X600 | |||
GPF431C-800 | 4X800 | Fig5 | ||
GPF431C-1000 | 4X1000 |
2.外形尺寸(mm)
型号 | A | B | C | D | E | F | G | H | I | J | K | 外形尺寸 |
GPF231A-16 | 400 | 160 | 100 | 430 | 415 | 100 | 35 | M24 | M6 | / | / | Fig1 |
GPF231A-32 | ||||||||||||
GPF231A-63 | ||||||||||||
GPF231A-100 | 450 | 160 | 140 | 480 | 465 | 100 | 50 | M45 | M8 | / | / | |
GPF205C-6 | 200 | 80 | 40 | / | / | / | 22 | M16 | / | / | / | Fig6 |
GPF231C-16 | 550 | 160 | 100 | 580 | 565 | 100 | 35 | M24 | M6 | / | / | Fig1 |
GPF231C-32 | ||||||||||||
GPF231C-50 | 650 | 160 | 120 | 680 | 665 | 100 | 50 | M33 | M6 | / | / | |
GPF231C-63 | ||||||||||||
GPF231C-100 | 800 | 180 | 140 | 830 | 815 | 120 | 50 | M45 | M8 | / | / | |
GPF231C-200 | M12 | / | / | |||||||||
GPF431A-16 | 400 | 250 | 100 | 430 | 415 | 100 | 50 | M33 | M6 | / | / | Fig2 |
GPF431A-32 | ||||||||||||
GPF431A-63 | ||||||||||||
GPF431A-100 | 600 | 250 | 140 | 630 | 615 | 100 | 60 | M45 | M8 | / | / | |
GPF431A-200 | M60 | M12 | ||||||||||
GPF431C-16 | 650 | 250 | 120 | 680 | 665 | 100 | 50 | M33 | M6 | / | / | |
GPF431C-32 | ||||||||||||
GPF431C-50 | ||||||||||||
GPF431C-63 | ||||||||||||
GPF431C-100 | 800 | 250 | 140 | 830 | 815 | 100 | 50 | M45 | M8 | / | / | |
GPF431C-200 | 60 | M60 | M12 | / | / | |||||||
GPF431C-250 | ||||||||||||
GPF431C-300 | 930 | 400 | 200 | 960 | 945 | 170 | 60 | M45 | M12 | 4*25 | 100 | Fig3 |
GPF431C-400 | 965 | 400 | 200 | 995 | 980 | 170 | 60 | M45 | 3*80 | 6*25 | 100 | Fig4 |
GPF431C-600 | 8*25 | |||||||||||
GPF431C-800 | 965 | 450 | 230 | 995 | 980 | 185 | 60 | M60 | 3*125 | 8*40 | 106 | Fig5 |
GPF431C-1000 |
Fig 1
Fig 2
Fig 3
Fig 4
Fig 5
Fig 6

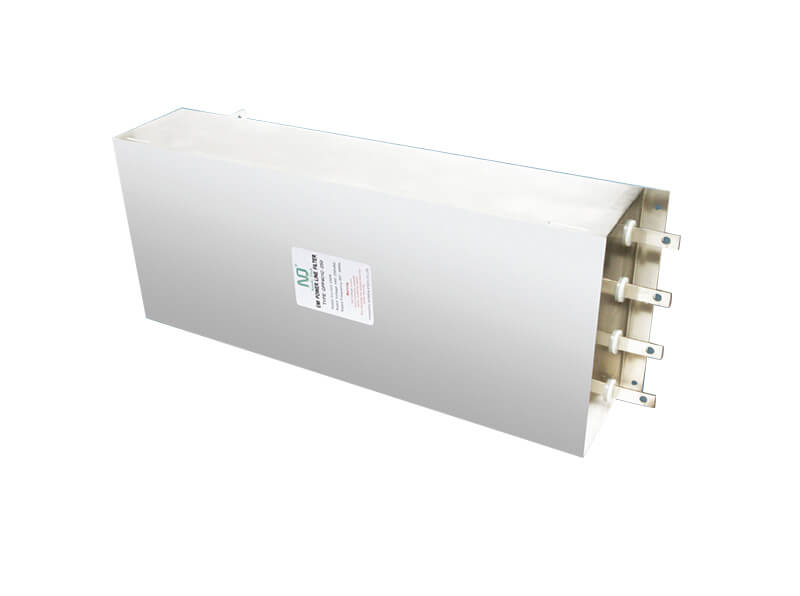

注：电流在300A以上，输入、输出为铜母线排。
